Выберите ваш филиал:
ул. Вольная, 28
+7 (495) 788-11-33
пн-пт 9:30-18:30
сб 10:00-17:00
ул. Енисейская, 1
+7 (495) 788-93-33
пн-пт 9:30-18:00
ул Складочная, 1, стр. 31
+7 (495) 788-07-80
пн-пт 9:30-18:00
МО, п. Трехгорка,
ул. Трехгорная, дом 12
+7 (495) 788-15-16
пн-пт 9:30-18:00
МО, Подольск, пр-т Юных
Ленинцев, д.70, стр. 3
+7 (495) 788-04-80
пн-пт 9:30-18:00
САН - стиролакрилонитрил (англ. SAN, Styrene acrylonitrile copolymers) продукт сополимеризации стирола и акрилонитрила (нитрила акриловой кислоты. По физическим свойствам САН занимает промежуточное положени [...]
Ликбез для новичка

Рекомендации по обработке листов САН (QUINN SAN)

Рекомендации по механической обработке

Лист САН может обрабатываться большинством инструментов, используемых для обработки дерева и металла. Скорости инструмента должны быть такими, чтобы лист не плавился от тепла выделяющегося при трении. В общем, максимальная скорость, при которой не происходит перегрева инструмента или пластика даст наилучший результат. Важно постоянно сохранять режущие инструменты острыми. Рекомендуется использовать твердые, износостойкие инструменты с большими задними углами резца, чем те, что используются для резки металла. Быстрорежущий инструмент или инструменты с насадками из углеродистой стали эффективны для продолжительной работы и обеспечивают точность и единообразие обработки.

Поскольку пластики являются плохими проводниками тепла, тепло, вырабатываемое в процессе обработки, должно поглощаться инструментом или отводиться охладителем. Поток воздуха, направляемый на режущую кромку, способствует охлаждению инструмента и удалению стружки. Иногда для охлаждения может использоваться обычная или мыльная вода, за исключением случаев, когда кромочная обрезь используется повторно.

Во избежание появления царапин и повреждения поверхности защитная пленка листов не должна удаляться при обращении и обработке. Обработка пластиковых материалов приводит к образованию внутреннего напряжения внутри материала. В случаях с применением, когда обработанная поверхность находится в контакте с сольвентами и т.д., декорацией и клеем, рекомендуется отжечь заготовки перед выполнением очередной операции.

Фрезерование

Лист САН может обрабатываться стандартными скоростными фрезами для металла, при условии, что они имеют острые кромки и достаточный задний угол.

Сверление

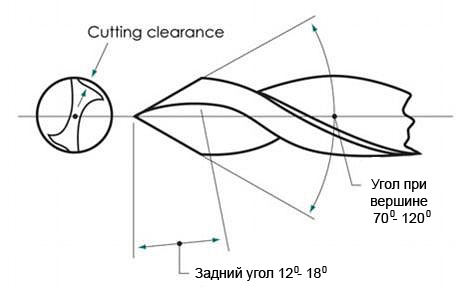

Рис.1 Предполагаемая форма вершины сверла для сверления пластикового листа

Выпускаются сверла, разработанные специально для пластиков, именно их рекомендуется использовать. Могут быть использованы стандартные спиральные сверла для дерева или металла; однако они требуют меньших скоростей вращения и подачи для получения чистого отверстия. Спиральные сверла для пластиков должны иметь 2 канавки, вершину с углом от 70° до 120°, с меньшими углами для меньших отверстий и большими углами для больших отверстий. Задний угол должен быть между 12° и 18°, как показано на рисунке 1.

Широкие, зеркально отполированные канавки предпочтительны, так как они выводят стружку с малым трением и таким образом помогают избежать перегрева и последующее заплывание отверстия. Сверла нужно часто извлекать из отверстия для удаления стружки, особенно при сверлении глубоких отверстий. Окружная скорость спиральных сверл для пластиков обычно варьируется в пределах от 30 до 61 м/мин.

ЗАМЕЧАНИЕ: При сверлении убедитесь, что лист опирается на кусок дерева и удерживается или зажат надежно, чтобы избежать образования трещин или сдвига.

Резка

При резке термопластичных материалов могут быть использованы следующие виды резки: ленточной пилой, дисковой пилой и ножовочной пилой, а также ручными пилами. Рекомендуется использовать новые или хорошо заточенные инструменты. При очень высоких скоростях резки режущее полотно нужно охлаждать водой или альтернативной подходящей охлаждающей эмульсией.

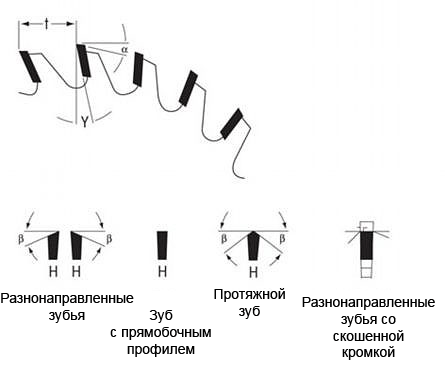

Рис.2 Пример дисковой пилы

Таблица 1.

Установки Ленточная пила Дисковая пила
Расстояние между зубьями толщина листа менее 3 мм
от 1 до 2 мм от 8 до 12 мм
толщина листа от 3 мм до 12 мм
от 2 до 3 мм от 8 до 12 мм
Угол задней кромки α от 30 до 40 ° 15 °
Передний угол γ 15 ° 10 °
Угол заточки β - 15 °
Скорость резания 1200 - 1700 м/мин 2500 - 4000 м/мин
Скорость подачи - 20 м/мин

Лазерная резка

Листы QUINN SAN с толщиной до 10мм могут резаться лазерным лучом. Однако, получаемый при резке торец не идеально гладкий и прозрачный и таким образом требует последующей шлифовки.

Фасонное фрезерование

Лист САН может быть обработан методом фасонного фрезерования с использованием следующих рекомендаций:

  • Диаметр фрезы 4-6 мм
  • Скорость подачи около 1.5 м/мин
  • Об/мин 18 - 24.000
